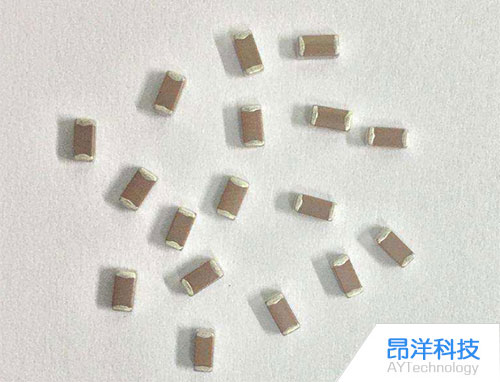

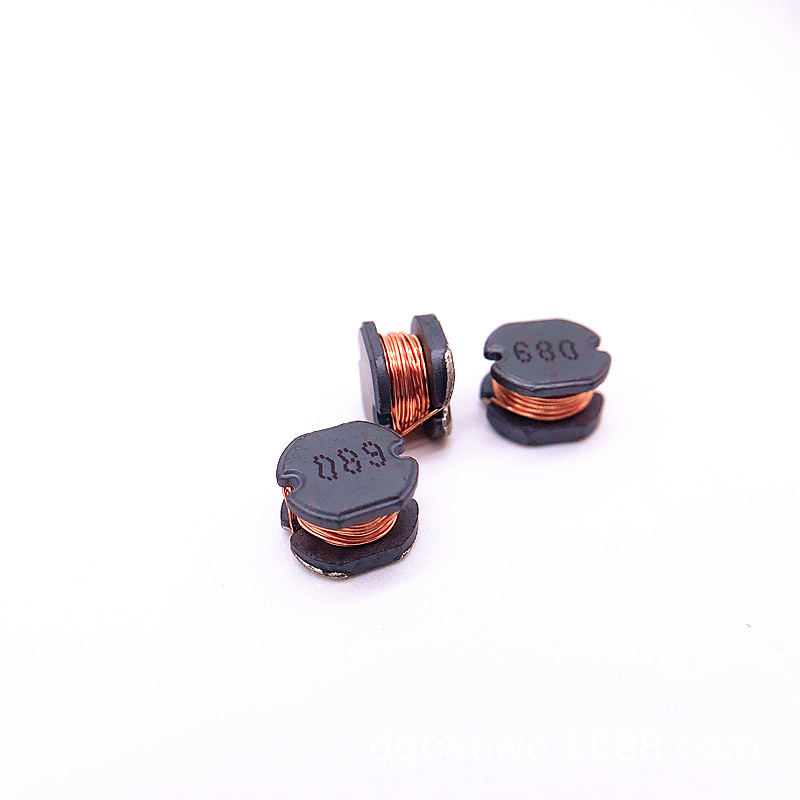

正確選擇適用的貼片電感是一個涉及多個因素的綜合考量過程。以下是一些關鍵步驟和考慮因素：

一、明確應用需求

確定電感在電路中的作用：如濾波、振蕩、儲能、信號處理等。

分析電路的工作條件：包括工作電壓、電流、頻率和溫度范圍等。

二、考慮關鍵參數

電感值（Inductance）：

根據電路設計和功能需求確定所需的電感值。電感值的選擇直接影響濾波效果、諧振頻率和信號傳輸質量。

電感量(電感值)的精度一般為M(±20%)檔或N(±30%)檔。

額定電流（Rated Current）：

確保所選電感的額定電流大于電路中的最大預期電流。貼片電感的額定電流一般在幾百毫安到幾安之間。

還需考慮飽和電流(Saturation Current)，即電感在特定溫度下能承受的最大直流電流。

品質因數（Quality Factor, Q factor）：

品質因數反映了電感的效率和損耗。高Q值表示電感具有較低的損耗和良好的頻率響應。

直流電阻（DC Resistance, DCR）：

直流電阻影響電感的功率損耗和溫升。在高電流或低電壓應用中，選擇低DCR的電感可以減少功耗和發熱。

自諧頻率（Self-Resonant Frequency, SRF）：

自諧頻率是電感開始表現出電容性特性的頻率。在高頻應用中，應選擇SRF高于工作頻率的電感。

三、考慮物理特性和安裝要求

相關尺寸：

根據電路的空間限制選擇合適的貼片電感，包括長度、寬度、高度等尺寸。

注意貼片電感的寬度要小于電感器寬度，以防止過多的焊料在冷卻時產生過大的拉應力改變電感值。

封裝尺寸與安裝方式：

考慮電路板空間限制和生產組裝要求，選擇合適的封裝尺寸和安裝方式(如SMD或THD)。

參考設計的焊盤尺寸，確保所選電感的封裝尺寸、安裝方式和焊盤兼容電路板的設計和生產工藝。

電氣強度與耐壓：

對于有電氣強度要求的電感器，需要使用耐壓高的封裝材料。通常，耐壓較好的電感具有較好的防潮性能。

焊接兼容性：

了解貼片電感的焊接要求，如是否支持回流焊和波峰焊等。

四、評估供應商與成本

比較不同供應商：

比較不同供應商的價格、交貨期、質量和技術支持，選擇性價比高的電感。

考慮長期供應穩定性：

選擇有穩定供應能力和良好售后服務的供應商。

五、綜合評估與測試

綜合評估：

綜合考慮以上所有因素，選擇最適合電路需求的貼片電感。

仿真與測試：

在實際設計過程中，建議進行詳細的仿真和測試，以驗證所選電感的性能并優化電路設計。

通過以上步驟，可以確保所選的貼片電感能夠滿足電路的需求，并保證其可靠性和穩定性。
