[國巨貼片電容]貼片電容和貼片電感有什么區別？
作者： 深圳市昂洋科技有限公司發表時間：2019-01-17 11:19:46瀏覽量：4448【小中大】
[國巨貼片電容]貼片電容和貼片電感有什么區別？下面來談?wù)勥@個問題。
文本標簽：貼片電容和貼片電感有什么區別
[國巨貼片電容]貼片電容和貼片電感有什么區別？下面來談?wù)勥@個問題。
什么是貼片電感？
貼片電感，一般都是由線圈和磁芯組成的，我們一般看到的都是封閉式的，無法看出貼片電感的好壞。通常一般我們都認為貼片電感不會壞的，因?yàn)槲覀儫o法用肉眼分辨出來。但是貼片電感如果使用不注意的話，會很容易造成貼片電感的損壞的。那么我們?nèi)绾螜z測貼片電感的好壞呢？下面就為大家詳細的介紹一下。
貼片電感怎么測試好壞？
一、首先我們需要在貼片電感上面做出標注。
做標注的方法一共有兩種，一種是直標法，另一種是色標法。直標法：在電感線圈的外殼上直接用數字和文字標出電感線圈的電感量，允許誤差及最大工作電流等主要參數；色標法：即用色環表示電感量，單位為mH，第一二位表示有效數字，第三位表示倍率，第四位為誤差。
二、接著我們需要一臺萬能表。
將萬能表打到蜂鳴二級管檔，把表筆放在兩端，觀察萬用表的讀數。正常的貼片電感的讀數應該為零，若萬用表的讀數偏大或無窮大則表示貼片電感已經損壞。對于電感線圈匝數較多，線徑較細的線圈數讀數會達到幾十或者十幾百，通常情況下線圈的直流電阻只有幾歐姆。損壞還表現為發燙或電感磁環明顯損壞，若電感線圈不是很嚴重?fù)p壞，而又無法確定時，可用電感表測量其電感量或用替換法來判斷。
貼片電感的使用建議：
1、鐵心與繞線容易因溫升效果產生感量變化，需注意其本體溫度必須在使用規格范圍內。
2、繞線在電流通過后容易形成電磁場。所以應注意電感器之間彼此的距離，可以繞線組互成直角，減少相互間之感應量。貼片電感和貼片電容的區別貼片電感（Chipinductors），又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量儲存和低電阻等特性。

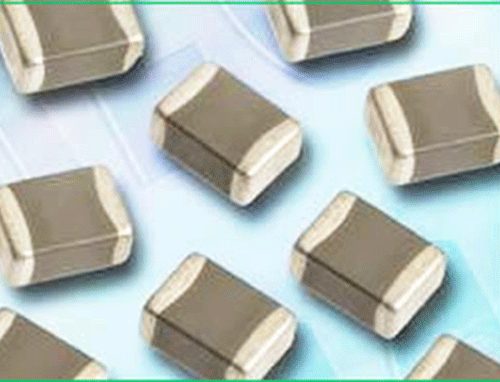

什么是貼片電容？
貼片電容以陶瓷為材料的電容器，耐溫-55-125度，損耗（DF）小于2.5%，多用于各類集成電路當中，可代替?zhèn)鹘y(tǒng)插件瓷片電容和CBB電容以及電解電容，實現節省空間，縮小產品本身體積的優勢。
貼片電感特性：
1、表面貼裝高功率電感。
2、具有小型化，高品質，高能量儲存和低電阻之特性。
3、主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，以及DC-DC轉換器上。
4、可提供卷軸包裝適用于表面自動貼裝。
隨著貼片元器件的誕生很多長相差不多的東西映入我們的眼簾，特別是貼片電容與貼片電感此兩種貼片元器件大小都是一樣那么它們有什么區別呢？
貼片電感和貼片電容的區別：
1、如果是盤裝的話那么我們就可以看它們上面貼的標簽，電容的單位為uf，pf，nf電感的單位為nhuhmh。
2、貼片電容一般電容體顏色較深一些，用萬用表電阻檔量是開路的，沒有標志；電感一般有白色的、線繞的等，用萬用表電阻檔量是短路的，一般會標電感值在上面。
3、用萬用表的導通檔量兩端，如果蜂鳴器響了，就是電感，不響就是電容。
以上是關于[國巨貼片電容]貼片電容和貼片電感有什么區別的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
