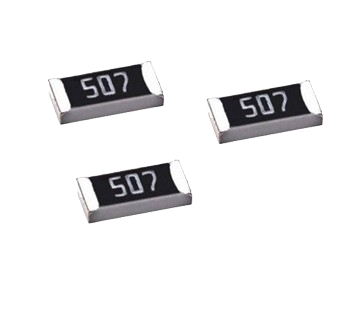

在電子電路設計中，薄膜電阻因其高精度、低噪聲和穩定性，廣泛應用于精密儀器、通信設備、醫療電子等領域。然而，面對不同材質、封裝、參數的薄膜電阻，如何快速篩選出最適合項目需求的型號?昂洋科技將從核心參數、應用場景、選型步驟等方面展開分析，為工程師提供系統化的選型指南。

一、薄膜電阻的核心參數解析

1、阻值與精度

阻值范圍：薄膜電阻的阻值通常覆蓋1Ω至10MΩ，需根據電路需求選擇標稱值(如E24、E96系列)。

精度等級：

高精度需求(如傳感器、儀表)：選擇±0.1%或±0.05%的薄膜電阻(如Vishay PTN系列)。

一般應用：±1%或±5%的精度即可滿足(如Yageo FR系列)。

2、溫度系數（TCR）

TCR反映電阻值隨溫度變化的穩定性，單位為ppm/°C。

低溫漂需求(如精密測量電路)：選擇TCR≤±25ppm/°C的薄膜電阻(如KOA Speer RK73H系列)。

普通應用：TCR≤±100ppm/°C的型號可降低成本。

3、功率額定值

根據電路中的實際功耗選擇功率容量，通常需留出50%以上的余量(例如，電路功耗0.1W時，選擇0.25W的電阻)。

小封裝趨勢：0402、0201封裝薄膜電阻的功率通常為1/16W至1/10W，需結合散熱設計。

4、電壓系數與長期穩定性

電壓系數（VCR）：在高電壓應用中，需選擇VCR較低的型號(如厚膜電阻可能因電壓效應導致阻值漂移)。

長期穩定性：薄膜電阻的年阻值變化率通常低于±0.1%，適合長期可靠運行。

二、應用場景驅動選型決策

1、高精度測量與信號調理

需求：低噪聲、低溫漂、高精度。

推薦型號：

Vishay PTN系列(TCR≤±5ppm/°C，精度±0.01%)。

ROHM MCR系列(抗硫化設計，適合惡劣環境)。

2、高頻電路與射頻應用

需求：低寄生參數(電感、電容)、高頻響應。

推薦型號：

AVX THIN FILM系列(低電感設計，適合GHz級電路)。

Susumu RG系列(0201封裝，SRF>10GHz)。

3、汽車電子與工業控制

需求：高可靠性、抗硫化、寬溫范圍(-55°C至+155°C)。

推薦型號：

KOA Speer RK73B系列(AEC-Q200認證，抗硫化)。

Panasonic ERJ系列(工業級封裝，高濕度耐受性)。

4、便攜設備與可穿戴產品

需求：超小封裝、低功耗。

推薦型號：

Yageo RC0201系列(0201封裝，0.063W功率)。

Vishay CRCW0201系列(兼容回流焊工藝)。

三、選型步驟與避坑指南

1、明確電路需求

列出關鍵參數優先級(如精度>TCR>功率)，避免過度設計或成本浪費。

示例：若電路對溫度穩定性要求高(如醫療設備)，需優先選擇低溫漂型號，即使成本較高。

2、評估封裝與工藝兼容性

確認PCB布局空間是否支持目標封裝(如0201封裝需高精度貼片設備)。

注意：小封裝電阻的功率容量有限，需通過增加并聯數量或選擇更高功率型號解決。

3、驗證環境適應性

高溫/高濕：選擇帶涂層或抗硫化設計的型號(如KOA Speer的RK73H-B系列)。

振動與沖擊：金屬膜電阻的機械強度通常優于碳膜電阻。

4、成本與供應鏈管理

批量生產：優先選擇主流廠商如Yageo的標準化型號，避免停產風險。

替代方案：若某型號缺貨，可通過參數對比(如阻值、精度、TCR)尋找兼容型號。
