村田電容以其優異的高頻特性，在射頻電路設計中占據重要地位。以下將探討村田電容的高頻特性及其與射頻電路的契合點。

一、射頻電路對電容的要求

射頻電路工作頻率高，對電容的性能要求嚴格，主要體現在：

低等效串聯電阻 (ESR): 低ESR可以減少能量損耗，提高電路效率。

低等效串聯電感 (ESL): 低ESL可以避免電容在高頻下失效，確保電路穩定性。

高自諧振頻率 (SRF): 高SRF確保電容在工作頻率下呈現容性，避免諧振問題。

穩定的電容值: 電容值隨頻率和溫度變化小，保證電路性能穩定。

二、村田電容的高頻特性優勢

村田電容通過以下特性，滿足射頻電路對電容的嚴苛要求：

1、低ESR和ESL:

采用高導電率電極材料和優化結構設計，降低ESR和ESL。

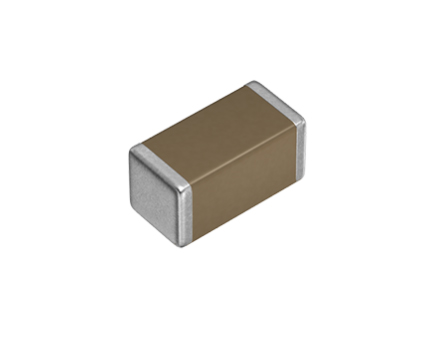

例如，村田的GRM系列多層陶瓷電容 (MLCC) 具有極低的ESR和ESL，適用于高頻電路。

2、高SRF:

通過優化介質材料和電極結構，提高SRF。

例如，村田的LQW系列高頻電感電容具有高SRF，適用于射頻濾波和匹配電路。

3、穩定的電容值:

采用溫度穩定性好的介質材料，如C0G (NP0) 材質，電容值隨溫度變化極小。

例如，村田的C0G系列MLCC在-55℃～+125℃溫度范圍內，電容變化率小于±30ppm/℃。

三、村田電容在射頻電路中的應用

村田電容的高頻特性使其在射頻電路中得到廣泛應用，例如：

射頻濾波器: 用于濾除特定頻率的干擾信號，提高信號質量。

射頻放大器: 用于阻抗匹配和信號耦合，提高放大器增益和效率。

射頻振蕩器: 用于頻率控制和信號生成，確保振蕩器頻率穩定。

村田電容憑借其低ESR、低ESL、高SRF和穩定的電容值等高頻特性，完美契合射頻電路對電容的嚴苛要求。其在射頻濾波器、放大器和振蕩器等電路中的應用，充分證明了其在射頻領域的卓越性能和可靠性。
