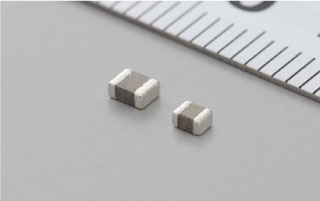

在設計線路板時,選擇貼片電感是一個涉及多個因素的綜合考量過程。以下是一些關鍵的步驟和考慮因素:

一、明確應用需求

首先,需要確定電感在電路中的作用,如濾波、振蕩、儲能、信號處理等。不同的應用需求會對電感的性能參數提出不同的要求。

二、分析電路工作條件

分析電路的工作電壓、電流、頻率和溫度范圍等條件,以確定電感的額定參數要求。例如,需要確保所選電感的額定電流大于電路中的最大預期電流,以避免電感過熱或損壞。

三、選擇電感值

根據電路設計和功能需求確定所需的電感值。電感值的選擇直接影響濾波效果、諧振頻率和信號傳輸質量。在選擇時,需要權衡電感值、直流電阻(DCR)和飽和電流等參數,以滿足電路的整體性能要求。

四、考慮品質因數

品質因數(Q factor)反映了電感的效率和損耗。高Q值表示電感具有較低的損耗和良好的頻率響應。在選擇時,應根據電路的需求選擇適當?shù)腝值,以確保電感在特定應用中的性能表現。

五、關注自諧頻率

自諧頻率(SRF)是電感開始表現出電容性特性的頻率。在高頻應用中,應選擇SRF高于工作頻率的電感,以避免電感在高頻下失去電感特性而變成電容性,影響電路性能。

六、選擇合適的封裝尺寸和安裝方式

根據電路板的空間限制和生產組裝要求,選擇合適的封裝尺寸和安裝方式(如SMD或THD)。同時,還需要考慮電感與其他元器件的兼容性,以確保電路板的整體布局和布線合理。

七、考慮溫度范圍和穩定性

根據設備的工作環境和溫度要求,選擇能在指定溫度范圍內穩定工作的電感。確保電感在高溫或低溫環境下仍能保持良好的性能表現。

八、評估供應商與成本

比較不同供應商的價格、交貨期、質量和技術支持,選擇性價比高的電感。選擇有穩定供應能力和良好售后服務的供應商,以確保電路板的可靠性和穩定性。

九、進行仿真和測試

在實際設計過程中,建議進行詳細的仿真和測試,以驗證所選電感的性能并優化電路設計。通過仿真和測試,可以發現潛在的問題并進行調整,確保電路板的整體性能滿足設計要求。
