貼片電容(SMD Capacitor)，作為現代電子電路中不可或缺的元器件，以其小型化、高集成度和優異性能，廣泛應用于各類電子產品中。根據其結構和材料的不同，貼片電容可分為多種類型，每種類型都采用了特定的材質以滿足不同的應用需求。本文將詳細介紹幾種常見的貼片電容及其所使用的材質。

陶瓷貼片電容

陶瓷貼片電容(Multilayer Ceramic Capacitor, MLCC)是最常見和廣泛使用的貼片電容之一。它主要由陶瓷材料和金屬電極組成，具有多層交替堆疊的內電極層和陶瓷介質層。陶瓷材料通常采用高介電常數的材料，如鈦酸鋇(BaTiO3)和鋯鈦酸鉛(Pb(Zr,Ti)O3. 簡稱PZT)，這些材料不僅具有較高的電場強度和較低的溫度系數，還使得陶瓷貼片電容具有較高的電容量和較好的穩定性。金屬電極則常采用銀鈀(Ag-Pd)合金或鎳(Ni)合金，與陶瓷介質層交替堆疊，形成多個電容單元，從而提高電容量。此外，陶瓷貼片電容表面還會涂上一層絕緣材料，如環氧樹脂或聚酰亞胺，以提高電容的絕緣性能和保護內部結構。

鋁電解貼片電容

鋁電解貼片電容則采用了鋁箔和電解液作為電極和介質。這種電容具有較高的電容密度和較低的等效串聯電阻(ESR)，適用于大容量和高電壓應用。鋁電解貼片電容具有極高的電容質量比和穩定性，能夠在高壓、高功率和高溫環境下穩定工作。它廣泛應用于消費電子、工業自動化、醫療設備、航空航天等領域。盡管鋁電解貼片電容的容量大，但其價格相對較高，且溫度穩定性相對較差。

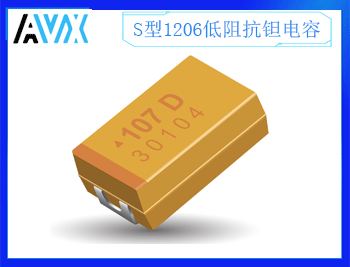

鉭電解貼片電容

鉭電解貼片電容則是一種高性能的貼片電容，采用鉭金屬作為極板，在電解液中形成氧化鉭薄膜層。鉭電解貼片電容具有高容量、高穩定性和低ESR等特點，廣泛應用于高精度、高速度、高頻率的電子設備中，如手機、筆記本電腦、平板電腦等微型設備。其優異的頻率響應特性和高精度的電容值，使得鉭電解貼片電容在電力電子、計算機網絡、航空航天和國防領域等得到廣泛應用。

多層銀電極貼片電容

多層銀電極貼片電容是一種采用多層薄膜堆疊的電容，電極由銀制成。這種電容具有高精度、高容量和高穩定性等特點，適用于高頻電路和需要高精度電容值的場合。多層銀電極貼片電容在電腦網絡、消費電子和通信設備等領域得到廣泛應用，其良好的頻率響應特性使得它在高頻電路中表現出色。

其他類型貼片電容

除了上述幾種常見的貼片電容外，還有一些特殊用途的貼片電容，如聚合物電容器(又稱固態電容器或?qū)щ娋酆衔镫娙萜?、聚酯薄膜電容和聚丙烯薄膜電容等。聚合物電容器具有較高的能量密度和較低的ESR，適用于新能源汽車、電動工具等領域。聚酯薄膜電容和聚丙烯薄膜電容則分別以其高絕緣電阻、良好的溫度穩定性和低損耗特性，在低頻應用和高精度、高頻率的應用中占據一席之地。

綜上所述，貼片電容的材質多樣性為其在不同領域的應用提供了廣泛的選擇。從陶瓷材料到金屬電極，從鋁箔和電解液到鉭金屬和氧化鉭薄膜，每種材質都賦予了貼片電容獨特的性能和優勢。在選擇貼片電容時，需要根據具體的應用需求、工作環境和性能要求來確定合適的材質，以確保電子產品的穩定性和可靠性。
